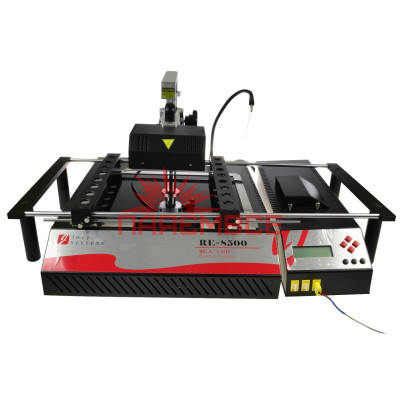

Інфрачервона паяльна станція JOVY SYSTEMS RE-8500

-----

Станція реконструкції BGA RE-8500 - це одна з найпотужніших машин у галузі обробки BGA, оскільки вона має безліч важливих та розширених функцій, які допомагають користувачеві максимально ефективно працювати. RE-8500 BGA Ремонтна станція оснащена керамічними інфрачервоними нагрівачами та широким нижнім нагрівачем, дуже зручним для великих розмірів P CBs.

RE-8500 має три нижніх нагрівача потужністю 3000 Вт та один верхній нагрівач, верхній нагрівач і нижні нагрівачі нагрівають безпосередньо до чіпа BGA, щоб забезпечити достатню кількість тепла, щоб він міг досягти температури плавлення і бути припарений добре. Машина обладнана багатьма типами відбивачів для фокусування та виявлення зони нагріву верхнього нагрівача.

Машина має триканальну термопару для вимірювання температури в режимі реального часу, тому ви можете легко контролювати розподіл тепла на друкованій платі за допомогою креслення термопар для читання на трьох різних позиціях в режимі реального часу. Ві кож можете створювати, редагувати та зберігати профілі на додаток до обробки та аналізу профілю для повного вивчення процесу та контролю.

Ремонтна станція BGA RE-8500 використовує технологію темно-медійної інфрачервоної технології для пайки без проводів і розпалування будь-якого компонента друкованої плати. Машина забезпечена лазерним вказівником для точного позиціонування під час процесу переробки.

Станція реконструкції BGA Re-8500 також забезпечує задану величину сигналу, що підвищує безпеку та керування процесом. Це сумісно для пайки без свинцю та свинцю. Він забезпечує безпечне нагрівання для всіх видів компонентів, таких як SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA та всі епоксидні нерозряджені μBGA та ін.

Блок керування знаходиться на боці зони нагріву, а не під передпідігрівачем, це призведе до охолодження друкованої плати та дасть користувачеві можливість довше користуватись апаратом, не турбуючись про перегрівання друкованої плати. Блок управління, обладнаний зовнішнім вентилятором для охолодження холодильна фаза з швидкістю від 30С до 60С.

На додаток до всіх цих функцій, Re-8500 поставляється з динамічним носієм PCB із рухомою осями, що відповідає різним форматам та розмірам друкованих плат. Його вакуумний збірний інструмент має підйомну силу до 200гм ваги.Крім того, Re-8500 захищає захист паролем та блокування параметрів!

BGA Rework станція Re-8500 вважається найкращим вибором, який дає змогу ефективно та легко здійснювати процес переробки та перемотування.

Як і всі наші продукти, RE-8500 сертифікована за CE.

Особливості програмного забезпечення:

BGA Rework станція RE-8500 є однією з машин, які ви просто можете ознайомитись, має зручне програмне забезпечення "Jovy® PC Suite " з багатомовним інтерфейсом, багатомовний ОС Windows All-in-one, швидке підключення до USB 2.0 та відмінний профільний варіант :

Створення профілів : де користувач може створювати стандартні профілі або профілі в режимі вільного режиму, завантажте його в RE-8500 BGA. Замініть пам'ять на станцію або збережіть її на ПК.
Редагування профілів : користувач може завантажувати будь-який збережений профіль на ПК та редагувати його параметри.
Режим профілю менеджера : користувач зможе імпортувати, редагувати, видаляти та зберігати профілі, збережені в пам'яті RE-8500, можна повторно скачати до RE-8500.

* Процеси:
(1) Запуск ручних процесів або попередньо збереженого процесу профілю.

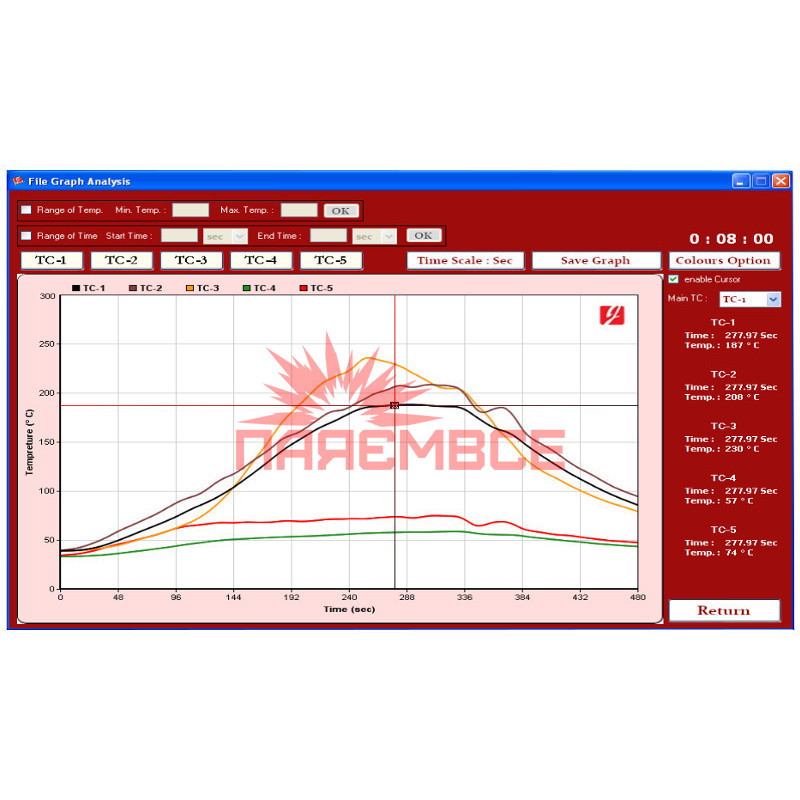

(2) Моніторинг розподілу тепла на друкованій платі шляхом складання термопар для читання на різних п'яти позиціях в режимі реального часу.

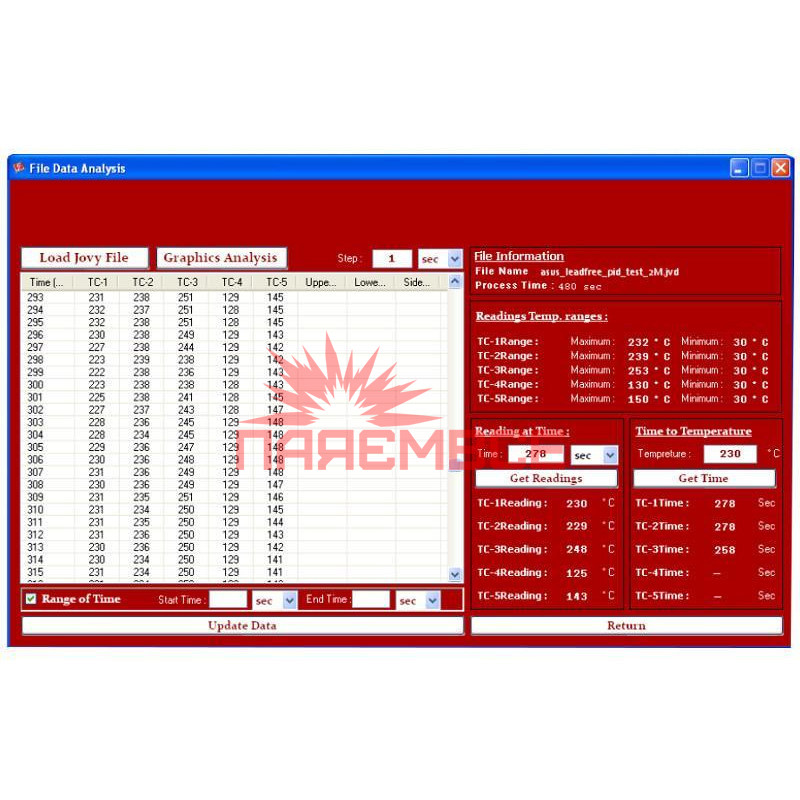

(3) Провести аналіз процесу читання термопар в режимі реального часу в режимі реального часу.
(4) Зберігати необмежену кількість графіків робочого процесу та даних (термопар читання) файлів.
* Оновіть мікропрограму RE-8500 через програмне забезпечення через USB 2.0 підключення.
* Повний контроль усіх периферійних пристроїв RE-8500, таких як вентилятор, насос та лазер.
* Підтримка стандартних температурних одиниць за Цельсієм та Фаренгейтом.
* Режим DuringOffline: може створювати профілі та аналізувати файли даних про виконання, не підключаючи RE-8500

Технічні характеристики Re-8500:

Сфера застосування:

* Обробка та ремонт ноутбуків та материнських дощок.
* Ігри для консолей обробки та ремонту додатків.
* Маленькі та середні електронні складальні фабрики.
* Військові складні програми переробки та ремонту.
* Переробка і ремонт приладів медичного призначення.
* Переробка та ремонт автомобілів.
* Світлові системи та світлодіодні програми.
* Ремонт та ремонт приладів та персональних гаджетів.
* Переробка, ремонт та монтаж мережевих та комунікаційних додатків.
* Ремонт, ремонт та монтаж силових та контрольних приладів ПХБ.

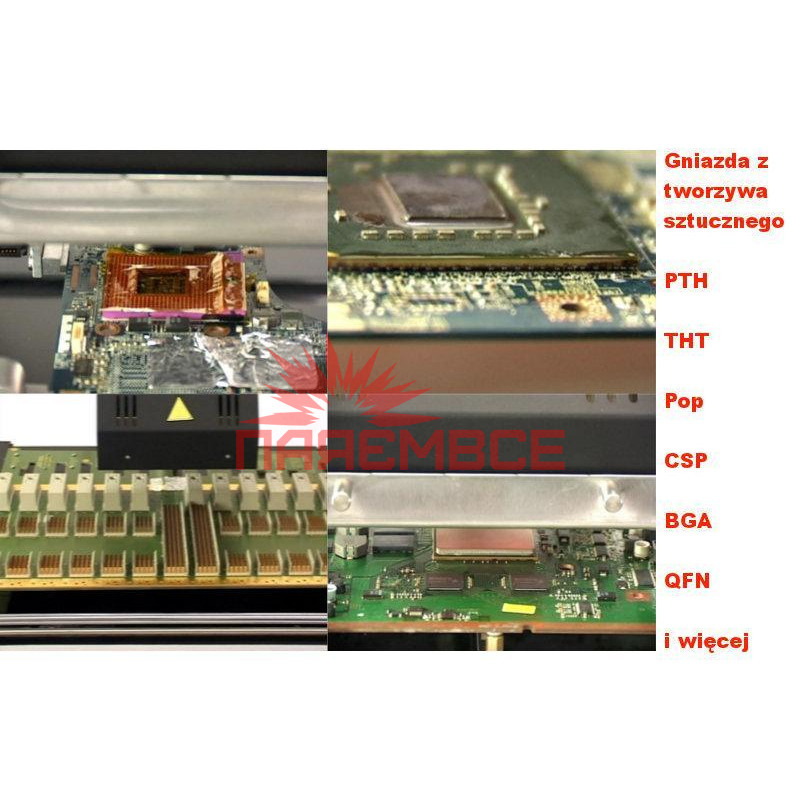

Тип компонента:

* BGA на друкованій схемі Flex.
* З'єднання роз'єднувачі PTH, слоти для карт і гнізда.
* Металеві компоненти житла.
* Мікросхема каркасу.
* PBGA з раковиною.
* Процесор пластикових розеток.
* Металевий захист.
* CSP і штраф смол BGA.
* Пластикові PLCC.
* Через відчини розетки
* Важка маса CCGA & CBGA.
* Недозаповнені або епоксидні компоненти з покриттям.
* QFN, VQFN та розширений дизайн QFN.
* Пакет за пакетом (POP).

Список упаковки RE-8500:

* Машина RE-8500.
* XY Таблиця набору.
* Верхній нагрівач Reflector set (4 типи).
* Кришка керування вентилятором.
* 1 термопар.
* Кабель USB.
* Насос комплект (труба насос + насос ручка +5 форсунок).
* Кабель живлення
* Змащення мастила.
* 3 Allen Key.v * 5 запобіжників.
* 7 screws.v * Посібник користувача & CD.

RE-8500:

• Велика кількість профілів для пайки в технології свинцю та свинцю.
• Визначення профілів користувачем.
• Великий нижній нагрівач (500мм х 450мм)

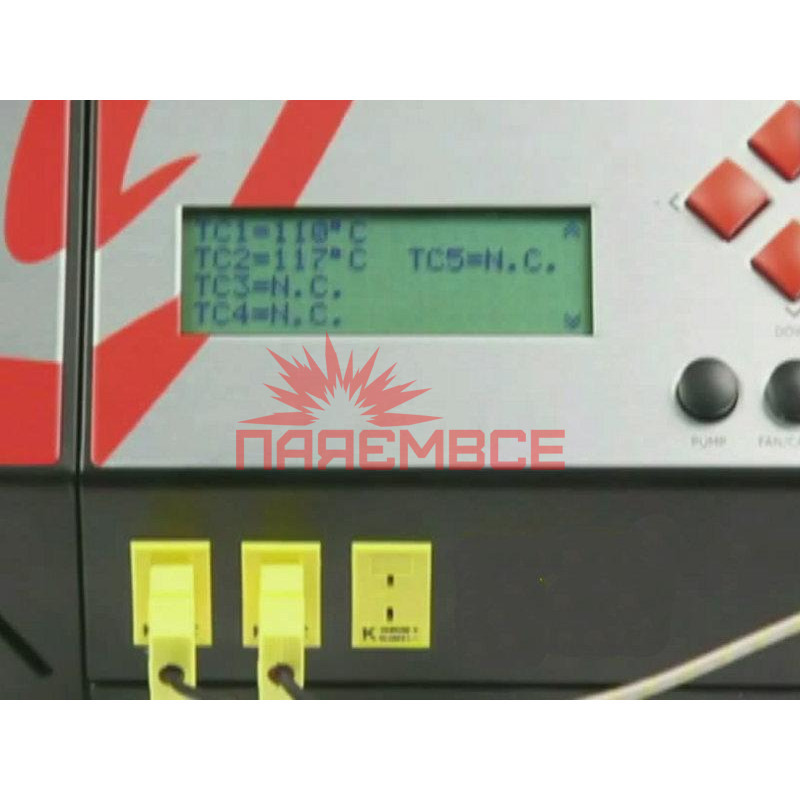

• Три канали вимірювання температури з реальним часом читання.
• Можливість порівняти хід пайки з паяльним профілем.
• Точне відображення температури в межах ± 2 ° С.
• Встановлення звукових сигналів в основних пунктах пайки
• Можливість широкого вибору верхньої кришки радіатора для точного опромінення.
• Захист паролем для доступу до даних та налаштування блокування
• Висока швидкість нагрівання, підвищення температури до 2,5 ° С / с.
• Оптимальне опалення з контролем у 3 зонах.
• Спеціальна система охолодження, в якій ми можемо вибрати метод прямого і непрямого потоку повітря та регулювати витрати повітря на вентиляторі.

Ви купуєте на цьому аукціоні

1. Станція Jovy RE-8500
2. Посібник користувача
3. Термопари типу К - 2 шт
4. XY таблиця обслуговування
5. USB-кабель для ПК
6. Штори верхнього нагрівача - 4 шт
7. Завантажуване програмне забезпечення з веб-сайтів
8. Jovy PC Suite
9. Драйвер RE-8500

Технічні характеристики:

• Розмір LxWxH: 520 мм х 600 мм х 310 мм
• Робоча глибина: 220 мм
• Джерело живлення: 230 В, 50/60 Гц, 16 А

Теплова потужність:

Всього 3600 Вт

• Верхній нагрівач 600 Вт
• Нижній нагрівач 3000W

Розмір верхнього нагрівача:

• 60 мм х 120 мм одна зона

Розмір нижнього нагрівача:

• 340 мм х 280 мм, 2 окремі нагрівальні елементи

Відстань верхнього нагрівального елемента від друкованої плати:

• Стандарт 60 мм, діапазон від 30 мм до 80 мм

Відстань нижнього нагрівального елемента від друкованої плати:

• 35 мм

Вимірювання температури:

• Термопари типу 3 типу (без потенціалу)

Максимальний розмір паяних деталей:

• 120 мм x 60 мм

управління:

• на ПК з Jovy програмним забезпеченням через USB 2.0 з операційними системами Windows XP, Windows Vista, Windows7
•

Особливості програмного забезпечення:

• Інтерактивний, простий у використанні інтерфейс.
• Підтримка багатьох мов
• Швидкий USB 2.0 роз'єм.
• Паяльні профілі:
• Створення власного профілю із встановленням часу, температури опалення.
• Додавання безкоштовних профілів від Jovy Systems, а також власних.
• Написання профілів в пам'ять, на ПК
• Редагування профілів: легко завантажувати та редагувати профілі на вашій комп'ютерній комп'ютері.
• Режим профілю менеджера:
• імпорт, експорт профілів з паяльної станції до комп'ютера.
• Запуск профілів через комп'ютер, а також на станції.
• Інструменти для аналізу пайки.
• Можливість оновлення прошивки станції через USB
• Повний контроль периферійних пристроїв у RE-8500 як: вентилятор, насос і лазер.
• Підтримка температури у градусах за Цельсієм і Фаренгейтом.
• У автономному режимі відсутнє підключення до комп'ютера, можливість створювати нові профілі, редагувати профілі, запускати вибраний профіль.

Діапазон застосування:

В електронній пошті вигляді:

• Ремонт ноутбуків, материнських плат ПК та ін
• Ремонт ігрових консолей.
• Малі та середні заплави для складання електроніки
• Військова служба та ремонт передових електронних систем
• медицина
• Світлодіодні фари
• Побутова техніка
• GSM телефонія
• Інтернет-мережі

Типи електронних компонентів:

• BGA надруковано на Flex
• Роз'єм об'єми PTH, слоти для карт і гнізда.
• Корпусні Металеві компоненти.
• PBGA з радіатором.
• Розетки з пластмасовим процесором.
• Захисний метал.
• Пластикові PLCC.
• Через слот отвору.
• CCGA

• Три канали вимірювання температури з реальним часом читання.

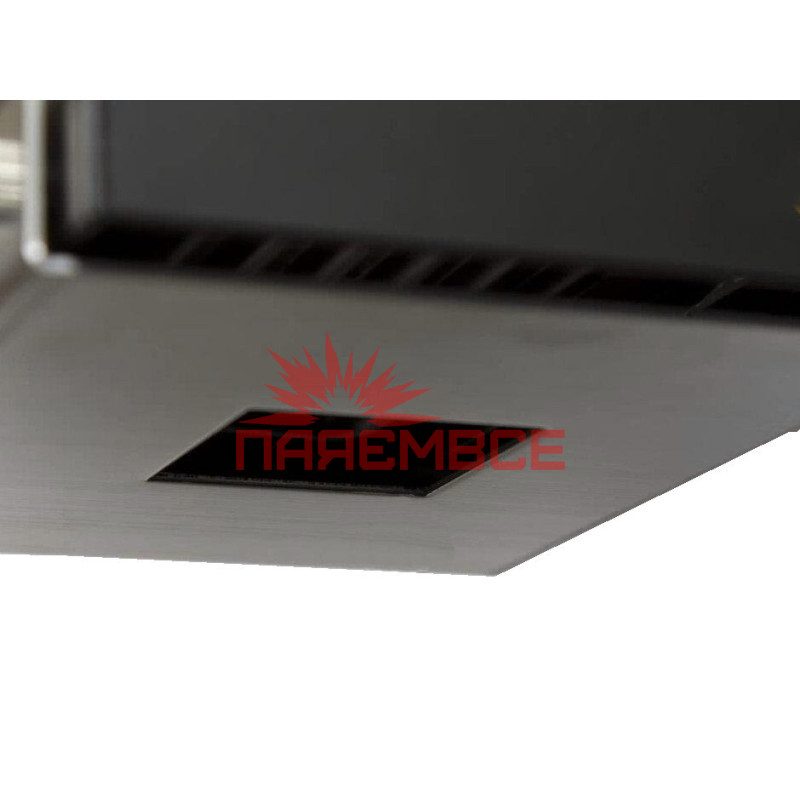

• Обкладинка, що обмежує поверхню нагріву для верхнього нагрівача

Розмір верхнього нагрівача:

• 60 мм х 120 мм одна зона

Розмір нижнього нагрівача:

• 340 мм х 280 мм, 2 окремі нагрівальні елементи

• Таблиця монтажу XY столу (L: 750мм х: 345мм х: 144мм) підходить для роботи з різними типами друкованих плат. Легка збірка додаткових власників, а також обслуговуються панелі. Виготовлені з високою точністю, з матеріалами, які добре розсіюють тепло і не змінюють форми під впливом високих температур під час сервісних робіт.

• Завіса нагрівач górneg o.Zasłony нагрівача використовується , щоб звузити нагрітої поверхні, тим самим усуваючи небажані ефекти , що виникають в процесі нагрівання.
• Вакуумний захоплення
• Кабель з'єднання єднання з ПК
•

2шт. Маленька платівка JV-SSU. Прикріплення невеликих пластин корисно, коли ви не можете захопити друковану плату, використовуючи ту ж таблицю XY. Використовується для пластин з нерівними формами.Запропоноване число власників для окремих програм.

1шт.тримач для великих плат JV-LSU8 RE-8500. Підтримка має чотири точки підтримки, які можуть бути скоректовані або видалені, якщо це необхідно. Використовується для тонких пластин, що потребують підтримки в середині, наприклад у консолях X-box. Вид на всю таблицю з набором різних додаткових рукояток
